概述：

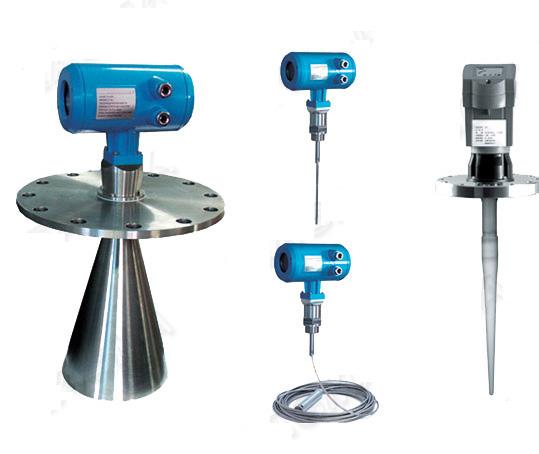

mex-600LD型高頻雷達物位計天線發射能量比較低的短脈沖，這個脈沖以光速傳播，遇到被測介質表面，其部分能量反射回來，被天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。高達26GHz的發射頻率。

測量原理：

mex-600LD型高頻雷達物位計天線發射及狹窄微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被發射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度高，發射脈沖與接收脈沖的時間間隔小（納秒量級）很難確認。高端系列雷達物位計，采用一種解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

應用對象：

mex-600LD型高頻雷達物位計用于測量清水、污水、原油、焦油、柴油、汽油、甲苯、丙酮、液堿、聚氨酯等液體，應用于石油、化工、塑料、環保、機械、冶金、礦山等行業。也可用于測量泥漿、礦漿、糖漿、紙漿、污泥、膠水等漿體。

產品優勢：
1、非接觸式測量，不受物料粘度的影響。
2、使用電磁波測量，不受真空、高壓、溫度的影響。
3、虛假目標過濾功能，能夠在有攪拌的環境下測量
4、根據物料介電常數來測量，不受顏色、透明度、密度變化影響。
5、高溫下測量，能夠測量130℃溫度的物料。
6、高壓下測量，能夠測量0.3MPa壓力的物料。

高頻雷達液位計的安裝指導：

下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。1、安裝位置：a、距離罐壁的距離建議為罐直徑的1/6－1/4（至少300mm，混凝土罐至少400mm）；b、不要安裝在金屬罐中間；c、不要裝在下料口處；d、選擇探頭長度時，注意探頭底部距罐底約大于30mm；注意介質溫度。2、罐內障礙物：安裝時注意探頭距離障礙至少200mm。3、干擾的祛除：a、干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果；b、旁通管及導波管（僅適用于液體）對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。4、液體標準安裝：對于粘度≤500cst且不易產生粘附的介質，管式探頭是方案，其特點如下：a、可靠性；b、可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關；c、罐內障礙物及短管尺寸不影響測量；d、比桿式探頭能承受的橫向壓力高；e、對于高粘度的介質，建議使用桿式探頭。5、臥罐及立罐上的安裝：a、管式探頭及桿式探頭長可到6米對于測量距離超過6米的罐，可選用8mm纜式探頭；b、安裝及固定方式同固體粉倉測量；c、對距罐壁的距離無限制，只要避免探頭接觸罐壁即可；d、如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭。6、腐蝕性介質測量：如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量。

注意事項：
1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2、 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
5、雷達要和被測的液面垂直，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。
6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先聯系本公司的技術服務部門。
7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先聯系本公司技術服務部門，需要區別對待。

適用介質：
1、適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，和溫度、壓力變化大，有惰性氣體及揮發存在的場合。
2、采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無損害。

高頻雷達液位計主要特點：
1、波束角小，能量集中，對于雷達安裝位置有了比較大的靈活性。具有強抗干擾能力，提高了測量精度和穩定性。
2、天線尺寸小，便于雷達現場安裝，同時對于小罐體和特殊罐體的測量有了比較好的適應性。
3、測量盲區小，限度的增加了雷達的測量范圍。
4、波長更短，對于粉料、顆粒等物料的測量效果更佳。
5、發射脈沖信號，雷達物位計發射功率低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

技術參數：
1、應用：固體存儲容器、過程容器或強粉塵易結晶、結露場合；
2、測量范圍：70m；
3、測量精度：±15mm；
4、過程溫度：（-40～80）℃ （-40～130）℃ （-60～250）℃ （-60～400）℃；
5、頻率：26GHz；
6、信號輸出：（4～20mA ）、HART、Modbus；
7、電源：兩線制24V、四線制24V/220V；
8、現場顯示：標配；
9、外殼：選配；
10、過程連接：螺紋/法蘭；

11、天線：喇叭（316L不銹鋼）。

高頻雷達液位計選型型譜：

mex

訂貨選型需要知道的數據：
1、被測量的介質類型，液體還是固體。如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2、介質的溫度，壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、雷達物位計是否需要防爆、防腐。
5、測量范圍是幾米，要求盲區是多少。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
9、輸出信號：4～20mA電流。
10、設備形式：一體式。
