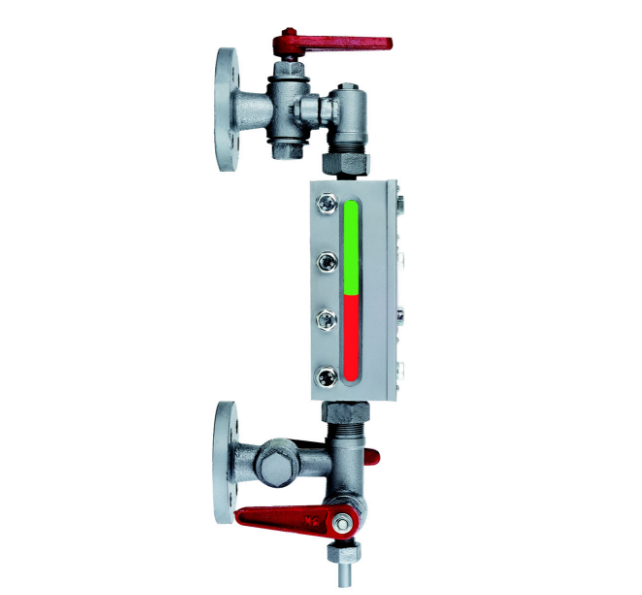

雙色液位計是我公司經過全體科研人員共同努力，而進一步研制出來的產品，發光亮度高，可視距離遠，標尺刻度清晰，顯示范圍大，產品系列化；該產品是磁翻板液位計的換代產品，磁翻板液位計因自身沒有光源，可視距離近，不易觀察液位，尤其在環境煙塵大、含有微細鐵屑的鋼鐵企業，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，存在嚴重的事故隱患。

 液位顯示采用高亮度LED雙色發光管，組成紅、綠光顯示液位，白天觀察距離60m，夜間可達200m以上。可替代磁翻板液位計、直讀式玻璃液位計，還應用于傳統玻璃液位計無法克服的高溫、高壓、高黏度、易燃、易爆及腐蝕性介質等場合。

適用對象：

MEX-UGB雙色液位計廣泛用于鋼鐵、石油、化工、油田、醫藥、食品、酒業等行業中各貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液氨、強酸堿液、弱酸堿液、鍋爐汽包、除氧器、疏水箱、旋流井、水風井、液壓產、脫硫罐、水冷塔、熟爐、殺菌鍋、回水箱、高低加、加熱器、凝結器、蒸發器及其他壓力容器與304、304內襯PTFE、316L、PVC、PP相容液體介質的液位測量與顯示。有多種安裝形式供您選擇。以適應不同場合、環境的要求。

雙色液位計特點：
1、汽紅水綠，顯示清晰，觀察角度大，可視距離遠。
2、本體選用優質不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器安全可靠。
3、顯示量程大，設計壓力高，使用范圍廣。
4、密封面比傳統的玻璃液位計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節。
5、用戶如需，可1：1、1：2、1：4無變送直接遠傳顯示液位；可配套輸出4—20mA標準信號，實現液位的遠傳顯示和容器群液位的集中監測控制；亦可實現水位自動調節、連鎖保護。

雙色液位計技術參數：

1、垂直安裝：（偏差為&le;30）；2、測量范圍： 0-150-6000mm（大于6000mm可協商訂貨）；3、介質密度： 0.4-2.0g/cm<；4、工作溫度： -50--400℃；5、跟隨速度： &le;0.08m/s；6、浮子材質： 304、PTFE/304外村PTFE、鋁、鈦；7、LED顯示器：低亮型，高亮型，霧狀散光型三種可選；8、主導管材質：304；1Cr18Ni9Ti；316L;304內襯PTFE;鈦；PP;PTFE（聚四氟乙烯）
9、連接法蘭：DN15～DN50（HG20592-97法蘭標準），高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊；10、法蘭材質：碳鋼、304、316L11、電源電壓：DC24V,AC36V,AC220V；12、度：&ge;10mm；13、工作壓力：-0.1～10 MPa；14、環境振動：頻率&le;25Hz    振幅&le;0.5mm；15、介質粘度：&le;0.4Pa.S；16、排污閥：不銹鋼球閥、針型閥
主導管直徑：&ldquo;￠48、￠57、￠62mm。

技術優點：

雙色液位計的零部件采用1Cr18Ni9Ti 316L 0Cr18Ni9Ti襯PTFE.PVCPP等材料電子元件，加上我公司全體研究人員的設計方案，具有可靠、穩定及抗腐蝕性能。

其特點顯著：

1、設計簡單緊湊；堅固可靠；壽命長；無維護工作量；能長年在戶內；外安裝使用；2、遠傳一體化結構，使工業自動化管理變的輕松方便；3、電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察醒目；4、霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控；5、測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上完全隔離的；

6、工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa；7、工作溫度范圍寬，適用于從-160~+530℃；8、廣泛用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；9、各型號均可選配磁性限位開關，實現高低液位自動控制或報警；10、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制。

安裝方位：

磁敏電子雙色液位計顯示部位安裝方位可任意改變：1、左側安裝；2、左側600安裝；3、標準安裝；4、右側600安裝；5、右側安裝。安裝使用：1、將本液壓計法蘭與容器法蘭夾上密封墊聯接好，擰緊螺栓。2、傳感器 排污法蘭打開、放進浮子。注意：浮子磁鋼一端向上，不可倒置。3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的場合，緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。6、排污、上水，觀察水位顯示、高、低水位報警是否正常，若無異常現象，即可投入使用。附加功能選擇：

磁性限位開關：1、常開型：高于報警點閉合；2、常閉型：高于報警斷開；3、開關容量：250VAC1A（阻性） 250VAC 0.3A（感性）；4、開關壽命：1&times;105次；5、液位變送器：輸出電流：4～20Madc（二線制）；6、分辨率：&plusmn;1cm；7、負載電阻：500&Omega;（24VDC供電時）；8、傳送距離： 3000m；9、工作電源：12～36VDC；

智能液位變送器：1、輸出類型: 4～20mADC；2、分辨率：0.1%F.S；3、負載電阻：0～36VDC；保溫形式蒸汽夾套和水循環夾套，是在液位計主導管外增加一層筒體，供蒸汽、循環水或導熱油流通。真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。雙層夾套，一般是指在蒸汽般熱夾套外再做一層真空夾套。電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

結構原理：

MEX-UGB雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

磁敏電子雙色液位計選型表：

注意事項：雙色液位計使用后，若發現液位顯示與實際液位不符，例如：液位顯示一直不變，大多數情況，是由于傳感器掛污結垢，使浮子卡住不能正常浮動所致，必須進行清洗；清洗擦拭后，重新安裝，即可正常使用，注意：安放浮子時應使浮子磁鐵一端向上。

訂貨選型需要知道的數據：
1、被測量的介質類型，液體還是固體。如果是液體：液面是否有蒸汽、霧氣、
泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2、介質的溫度，壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、雷達物位計是否需要防爆、防腐。
5、測量范圍是幾米，要求盲區是多少。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
9、輸出信號：4～20mA電流。
10、設備形式：一體式。
