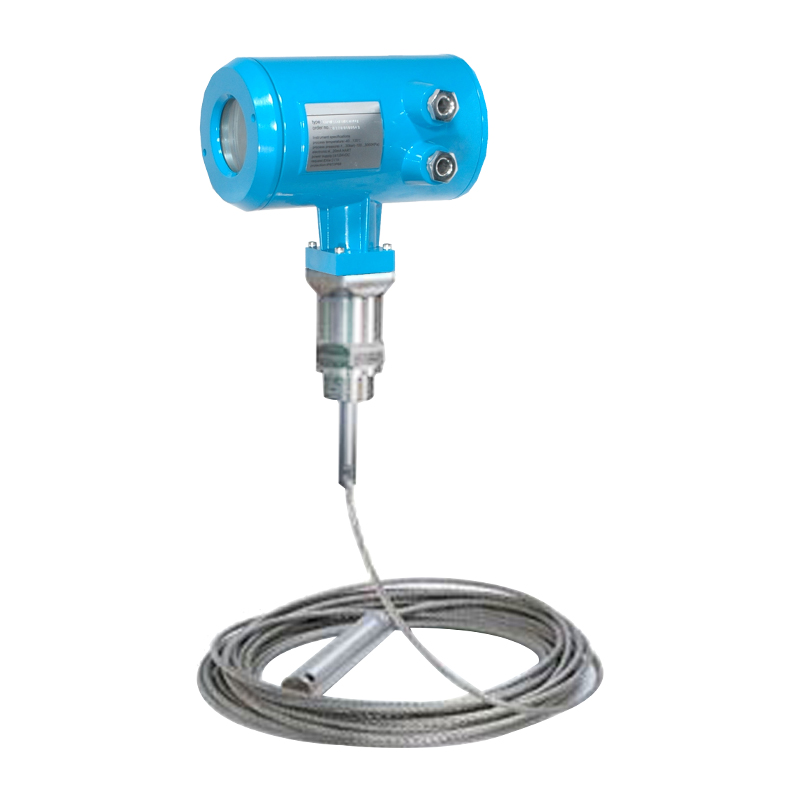

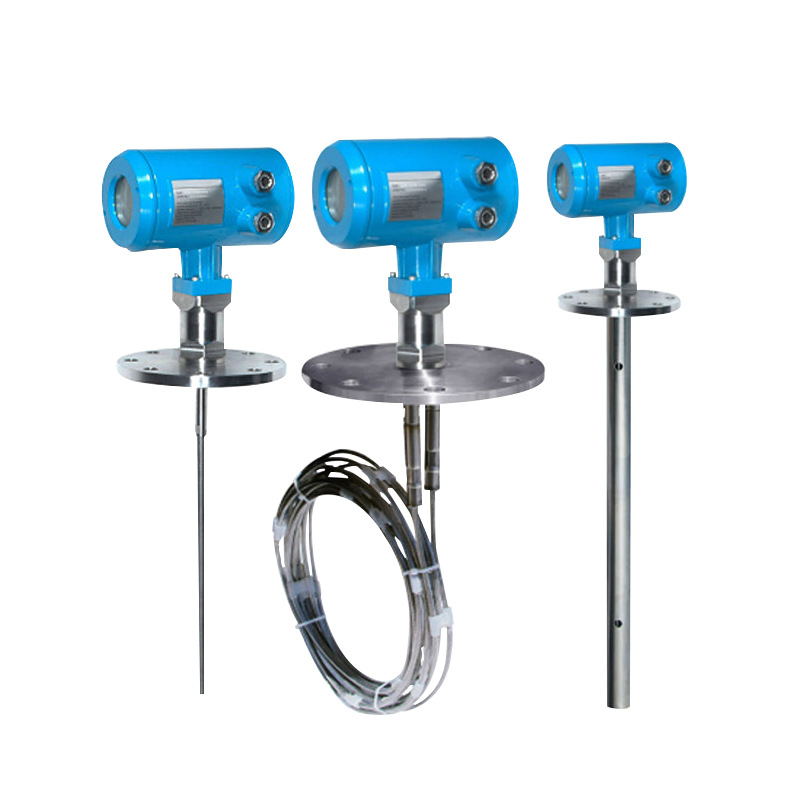

RD600導波雷達物位計概述：

     導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻

脈沖遇到物料表面時發射回來被儀表內的接收器接受，并將時間信號轉化為物位信號。

輸入：

       發射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號由智能軟件完成識別，

距離物料表面的距離D與脈沖的時間行程T成正比。

輸出：

        通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。

產品簡介：

       類別                                            RD601                                                           RD602

      應用                                            液體、固體小顆粒及粉體                                液體、固體小顆粒及粉體

      測量范圍                                    20米（可擴展至30米）                                    6米

      過程連接                                    螺紋、法蘭                                                        螺紋、法蘭

      過程溫度                                     -20~550度                                                       -20~550度

      過程壓力                                     -1.0~40bar                                                       -1.0~40bar

      精度                                           小于0.1%                                                          小于0.1%

     分辨率                                         1mm                                                                 1mm

      重復性                                         ±3mm                                                               ±3mm

      頻率范圍                                    100MHZ~1.8GHZ                                               100MHZ~1.8GHZ

      防爆防護等級                              Exd  ll  BT4/IP65                                               Exd  ll  BT4/IP685

      信號輸出                                     4~20mA/HART（兩線）                                    4~20mA/HART（兩線）
