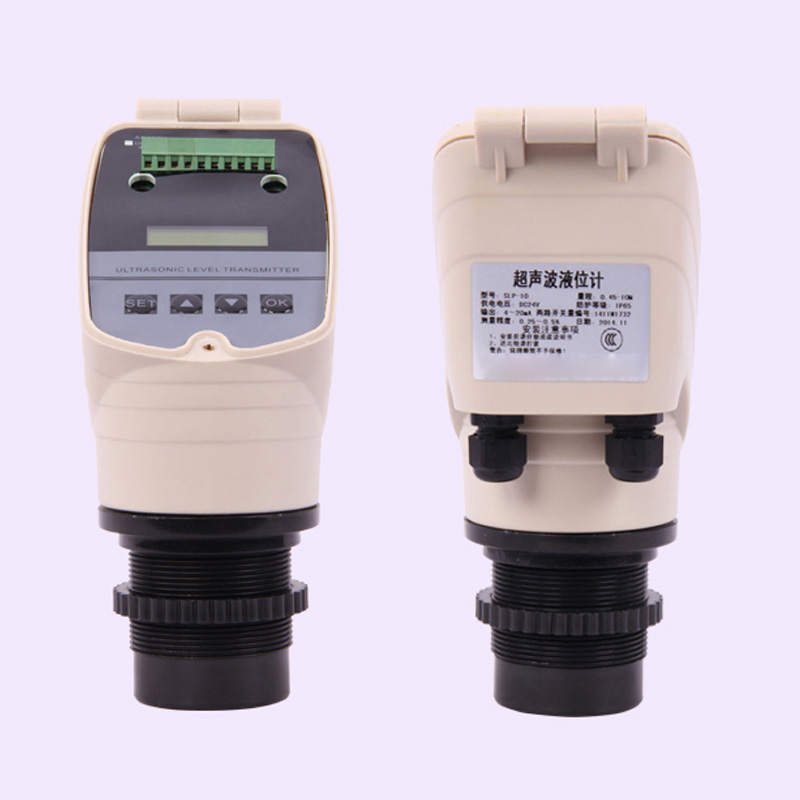

概述：
MEX-200K型一體式超聲波液位計在介質中傳播原理可知，若介質壓力、溫度、密度、濕度等條件一定，則超聲波在該介質中傳播速度是一個常數。因此，當測出超聲波由發射到遇到液面反射被接收所需要的時間，則可換算出超聲波通過的路程，即得到了液位的數據。
工作原理：

MEX-200K型一體式超聲波液位計的超聲傳感器在微處理器的控制下，發射和接收超聲波，并由超聲波在空氣中的傳播時間t來計算超聲傳感器與被測物之間的距離s，由于聲波在空氣中的傳播速度V是一定的，則根據：s=Vt/2可計算出s，又因為超聲傳感器與容器的底部的距離H是一定的，則被測液（物）位h=S-s.最后通過高液位值減去低液位值，所得的液位差值，經運算處理，顯示在轉換器上。

一體式超聲波液位計產品優點:
    ◇ 價格便宜，性價比高。

    ◇ 具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。
    ◇ 采用聚丙烯防水外殼，殼體小巧且相當堅固，耐化學品，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，都對其無破壞作用，溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
    ◇ 重量輕、不結垢、不污染介質。
    ◇ 無毒性，可用于藥品、食品工業設備安裝，維修方便。
    ◇ 采用SMD技術，提高儀器可靠性。
    ◇ 自動功率調整、增益控制、溫度補償。
    ◇ 檢測技術，豐富的軟件功能適應各種復雜環境。
    ◇ 采用波形計算技術，提高儀表的測量精度。
    ◇ 具有干擾回波的抑止功能保證測量數據的真實。
    ◇ 16位D/A轉換，提高電流輸出的精度和分辯率。
    ◇ 傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
    ◇ 多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出。

一體式超聲波液位計的主要特點：

1、上限量程可達40m   固體料位測量可達25m；
2、下限分辨率1mm；
3、LCD/LED大顯示屏；
4、智能信號處理技術；
5、全塑料防腐外殼：防護等級IP67；
6、換能器結構：小量程物位計法蘭安裝時，對法蘭接管長度無要求；
7、簡單的按鍵設定參數：無需等待容器排空或加滿，無需附加的；
8、靈活的安裝方式 ：螺紋（法蘭）、固定孔（支架）；
9、探頭可加長：適應寒冷地區室外密閉容器安裝，防止結霜；
10、配有高低位雙繼電器：四線制提供此功能；
12、家劉和直流供電形式可選：四線制和分體機主機提供此功能。

一體式超聲波液位計接線形式的選擇：
1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。

2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其發射功率比較大，同時提供高、低位繼電器輸出，增加了新功能。
4、測量量程：
a、根據實際量程選擇相應型號的超聲波物位計。
b、若被測液體波動劇烈，請選擇量程大一級別的型號。
c、固體料位測量的有效量程為液位量程的1/2至2/3。
5、供電形式：
DC24V供電：
a、提供給兩線制系列的供電電流能力應不小于30mA。
b、提供給三線制系列的供電電流能力應不小于60mA。
c、提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
只能選擇四線制系列的產品，供電電流能力應不小于50mA。
容器安裝條件：
1、密閉容器：
a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
2、開口容器：
a、對于8m以下量程，容器上要有直徑65mm以上安裝口。
b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。
3、開放式池子：要求有安裝支架。

一體式超聲波液位計安裝：
超聲波液位儀安裝方便，直接利用傳感器上的螺紋安裝，并注意以下幾點：
1、傳感器和上限物位之間距離應大于盲區（安置高度≥物位上限高度+盲區）同時要保證傳感器軸線應垂直于被測物體。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、因傳感器發射波夾角的存在，在安置時應與器壁保持一定的距離菜單介紹（各代碼的說明、參數意義）：
PASS 密碼菜單（輸入3456進入菜單）
P-00  空距:傳感器到池（罐）底的距離，或測距時的上限測距
P-01 滿量程：上限高液位，對應于電流輸出20mA
P-02 測量肓區：即傳感器到液（物）體面的下限距離，在這區間內儀表無法正常工作，一般取值30-60CM
P-03 測量數據的變化率：即每次采樣允許的上限變化量，單位為mm/T，一般取10-30mm,當設定為“00”時測量數據按實際變化值變化
P-04  顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位。


一體式超聲波液位計技術指標：

超聲波液位計型譜表示：

若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。
說明：
1、兩線制系列無12米、40米量程型號。
2、三線制系列無10米、40米量程型號。
3、四線制系列和分體式標準型無10米量程型號。
4、分體式精簡型無12米、40米量程型號。
5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。
