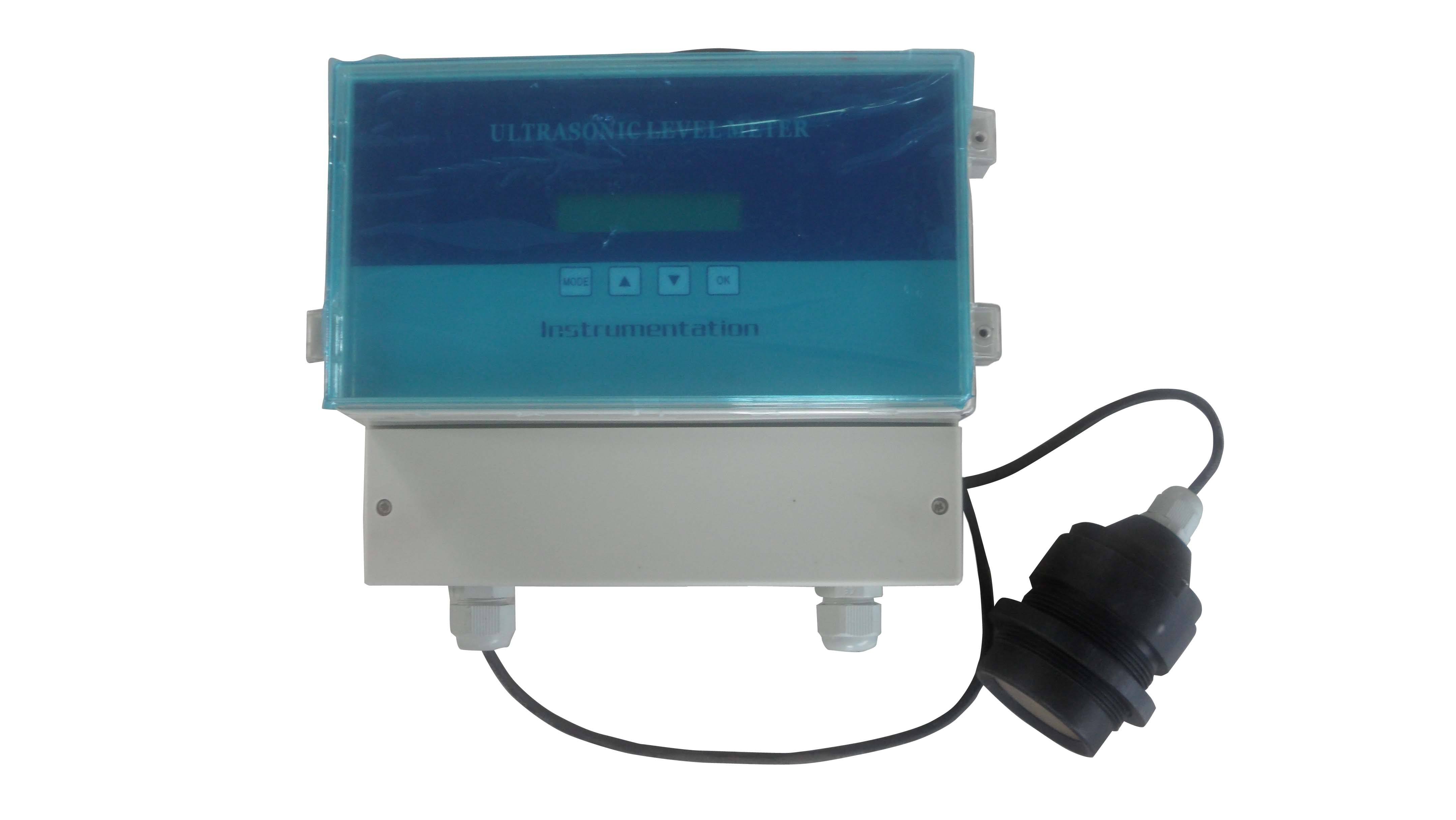

分體式超聲波液位計采用的檢測和計算方法從根本上提升了該產品的測量精度及數據穩定性。用于各種液體的液位和固體的物位測量和各種污水處理場合的隔柵前后水位監測及控制，同時也可用于測距使用。超聲波液位計是一種專門為污水處理而設計的一 種智能非接觸式液位差檢測儀表。產品具有發射功率可調整，全量程內增益控制，自動溫度補償?shù)裙δ埽捎玫臋z測和計算方法，能識別虛假信號，從而有效去除各種干擾信號。

分體式超聲波液位計參數：
環境溫度：-20～50℃；
相對濕度：5%～100%（包括直接濕）；
環境壓力：86kPa～108 kPa；
測量范圍：0.25～5m、8m 、10m 、12m 、15m （大量程可定制）
工作頻率：30KHz；
信號輸出：4-20mA /HART協議、開關量PNP（NPN）、繼電器輸出（定貨約定）；
現場顯示：4位LED數顯；
上限負載：24VDC  550Ω（4-20mA）；
供電電壓：24VDC （18～24V）；
功消耗：1.2W（55mA，DC24V）；
測量誤差：量程的0.5％（空氣中）；
分辨率：≤2mm （溫度補償內置）；
響應時間：1.5s；
發射波束角：≤10°；
過程壓力：≤0.2MPa；
過程溫度：－40～70 ℃  （耐高溫,耐水氣須定制）；
防護等級：IP65。

工作原理：
分體式超聲波液位計就是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波遇到障礙物反射，由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，最終轉化成與物位相關的電信號。

一次探頭向被測介質表面發射超聲波脈沖信號，超聲波在傳輸過程中遇到被測介質（障礙物）后反射，反射回來的超聲波信號通過電子模塊檢測，通過專用軟件加以處理，分析發射超聲波和回波的時間差，結合超聲波的傳播速度，可以計算出超聲波傳播的路程，進而可以反映出物位的情況。

適用范圍及特點：
分體式超聲波液位計具有設計合理、安裝方便的特點。電子模塊部分的微處理單元分析能力強，可以優化正確的回波，并將錯誤或虛假的回波加以排除，從而可以得出準確的數值。

同時，本產品性能穩定，價格低廉，精度高，具有模擬量，開關量及數字信號同時輸出功能，防水外殼，適用于一般場合的液物位檢測。其主要芯片采用飛利普工業級單片機，數字溫度補償和相關專用集成電路，抗干擾性強，可任意（自定義設定）設置上下限及在線輸出調節，并帶有現場顯示，模擬量，開關量輸出，可方便與主機連接。

另外，本產品選用專業超聲波小角度探頭，發射功率大，靈敏度高，測量距離遠；任意點上下限設定，倒值設定。可用于以對蒸汽、灰塵、濕氣的干擾自動補償，除可應用于液體/固體、還可用于不間斷料/液位控制，罐、貯槽、不間斷料/液位測量貯藏室、糧倉等。廣泛應用于石油、化工、自來水、污水處理、水利、鋼鐵、煤礦、電力、交通以及食品加工等行業。

接線形式的選擇：
1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。
2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。
4、測量量程：
a、根據實際量程選擇相應型號的超聲波物位計。
b、若被測液體波動劇烈，請選擇量程大一級別的型號。
c、固體料位測量的有效量程為液位量程的1/2至2/3。
5、供電形式：
DC24V供電：
a、提供給兩線制系列的供電電流能力應不小于30mA。
b、提供給三線制系列的供電電流能力應不小于60mA。
c、提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
只能選擇四線制系列的產品，供電電流能力應不小于50mA。

分體式超聲波液位計容器安裝條件：
1、密閉容器：
a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
2、開口容器：
a、對于8m以下量程，容器上要有直徑65mm以上安裝口。
b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。

分體式超聲波液位計型譜：

若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。

說明：
1.兩線制系列無12米、40米量程型號。
2.三線制系列無10米、40米量程型號。
3.四線制系列和分體式標準型無10米量程型號。
4.分體式精簡型無12米、40米量程型號。
5.四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。
