渦街流量計主要用于各種行業工業管道中氣體、液體、蒸汽介質流體的流量測量。特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小，儀表參數能長期穩定。

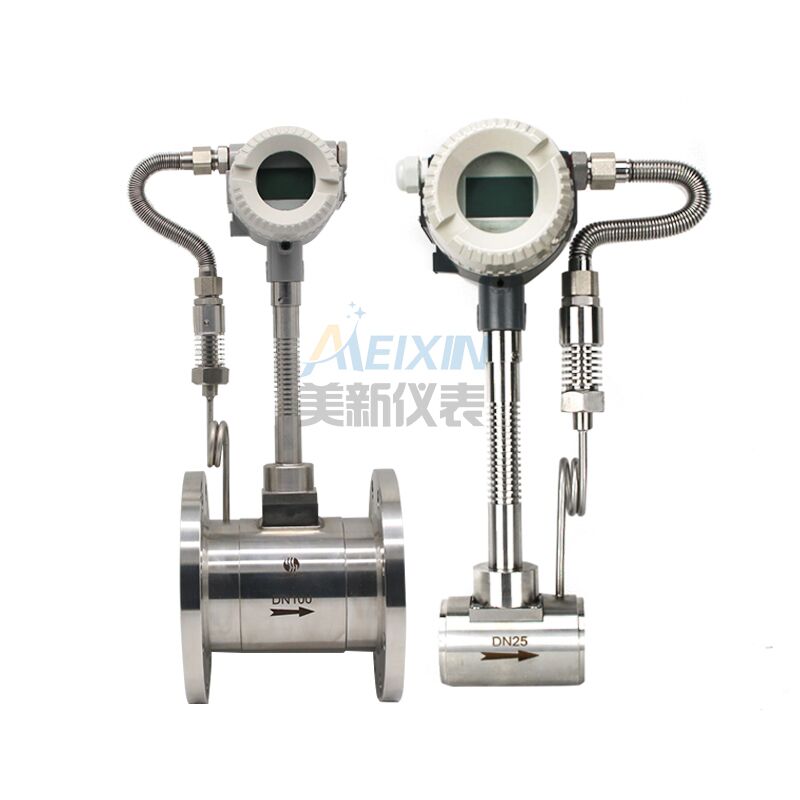

　　mex-LUGB型智能渦街流量計廣泛應用于石油、化工、冶金、機械、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

　　智能渦街流量計主要技術參數：

　　1、公稱通徑（mm）：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式）  非標產品可根據用戶要求特殊定做。

　　2、公稱壓力（MPa）：DN15-DN200  4.0（>4.0協議供貨），DN250-DN300  1.6（>1.6協議供貨） 。

　　3、介質溫度（℃）：壓電式：-40～260，-40～320；電容式：  -40～300,  -40～400，-40～450（協議訂貨）。

　　4、本體材料：儀表外殼采用鋁合金,1Cr18Ni9Ti，（其它材料協議供貨）。

　　5、允許振動加速度：壓電式:0.2g；電容式:1.0～2.0g。

　　6、度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。

　　7、范圍度：1：6～1：30。

　　8、供電電壓：傳感器：+12V  DC，+24V  DC；變送器：+12V  DC  ，+24V  DC；電池供電型：3.6V電池。

　　9、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA。

　　10、壓力損失系數：符合JB/T9249標準　Cd≤2.4。

　　11、防護等級：普通型IP65 ；潛水型  IP68。

　　12、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。

　　13、適用介質：氣體、液體、蒸汽 。

　　14、傳輸距離：三線制  脈沖輸出型：≤300m，兩線制標準電流輸出型  （4～20mA）：負載電阻≤750Ω。

　　15、信號線接口：內螺紋M20×1.5。

　　16、現場液晶雙行顯示（溫度補償型）方式：可循環顯示溫度、壓力、瞬時流量、累積流量等參數。

　　工作原理：

　　mex-LUGB型智能渦街流量計在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。

　　使用選擇及應用：

　　為了使用方便，電池供電型智能渦街流量計采用微功耗技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。

　　溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。

　　溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

　　智能渦街流量計功能特點：

　　1、可在寬的流量范圍內測量氣體、液體和蒸汽的流量而不受流體物理性質的影響；

　　2、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；

　　3、安全防爆，適用于惡劣環境；

　　4、無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；

　　5、采用微功耗技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上；

　　6、溫壓補償一體化設計；

　　7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力；

　　8、同時顯示流量值與累計流量值,不必輪流切換；

　　9、采用抗振動探頭，有效消除外界振動影響；

　　10、采用分體式信號轉換器，電纜長100米；

　　11、量程比寬達20：1；

　　12、儀表整體結構設計合理，動態測量范圍寬，壓力損失小；

　　13、表體采用不銹鋼材質，可適用于腐蝕性介質的測量；

　　14、現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接。

　　訂貨須知：

　　訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。如有疑問請致電本公司技術或銷售經理。
