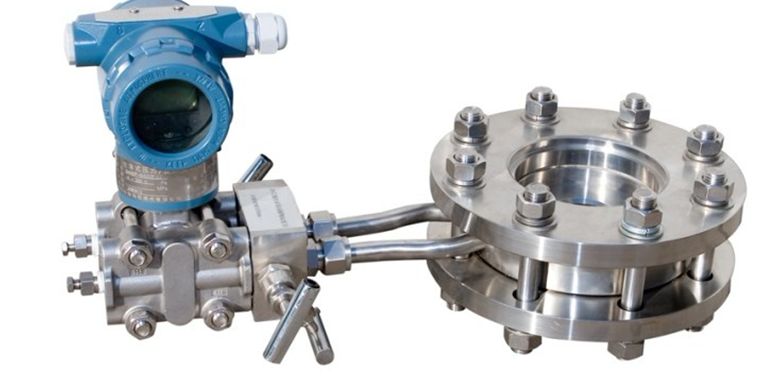

標準孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

　　儀表概述：

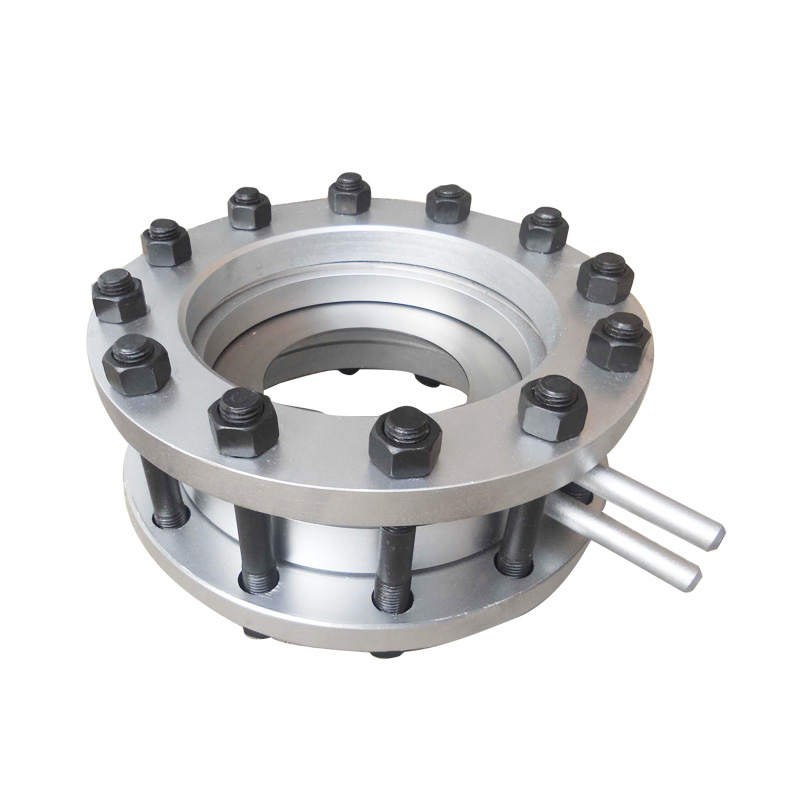

　　標準孔板流量計具有結構簡單,維修方便,性能穩定,使用可靠等特點。孔板節流裝置是標準節流件可不需標定直接依照標準生產。

　　原理及結構：

　　充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

　　標準孔板流量計適用范圍：

　　1、公稱直徑： 15 mm ≤DN≤1200mm ；

　　2、公稱壓力：PN≤10MPa；

　　3、工作溫度：－50℃≤t≤550℃；

　　4、量程比：1:10， 1:15 ；

　　5、 精度：0.5級，1級。

　　標準孔板流量計技術指標：

　　1、高精度：±0.075%；

　　2、高穩定性：優于0.1%FS/年；

　　3、高靜壓：40MPa；

　　4、連續工作5年不需調校；

　　5、可忽略溫度、靜壓影響；

　　6、抗高過壓。

　　標準孔板流量計特點：

　　1、采用單晶硅智能差壓傳感器；

　　2、高精度，完善的自診斷功能；

　　3、智能孔板流量計其量程可自編程調整；

　　4、可同時顯示累計流量、瞬時流量、壓力、溫度；

　　5、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程；

　　6、配有多種通訊接口；

　　7、穩定性高；

　　8、量程范圍寬、大于10：1。

　　安裝注意事項：

　　1、可水平、垂直或傾斜安裝，應保證管內充滿液體；

　　2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；

　　3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；

　　4、引壓管路安裝應符合標準規定的規范。

　　訂貨時請詳細提供以下數據：

　　（1）被測介質。

　　（2）上下限、常用流量；

　　（3）工作壓力、工作溫度；

　　（4）介質密度、粘度；

　　（5）管道材質、內徑、外徑；

　　（6）允許壓力損失；

　　（7）取壓方式；

　　（8）現場管道敷設情況和局部阻力件形式。
