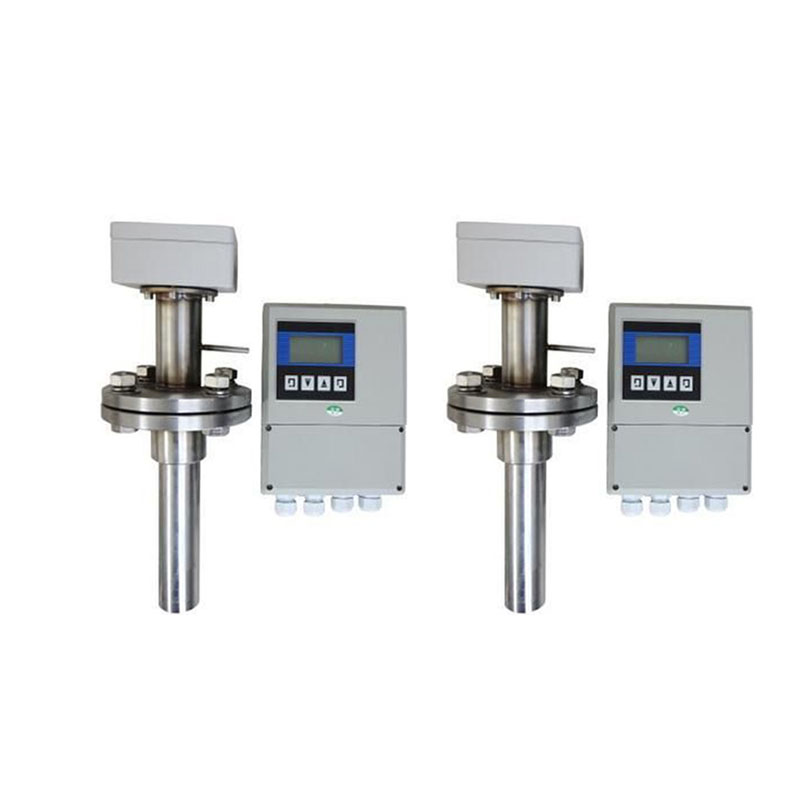

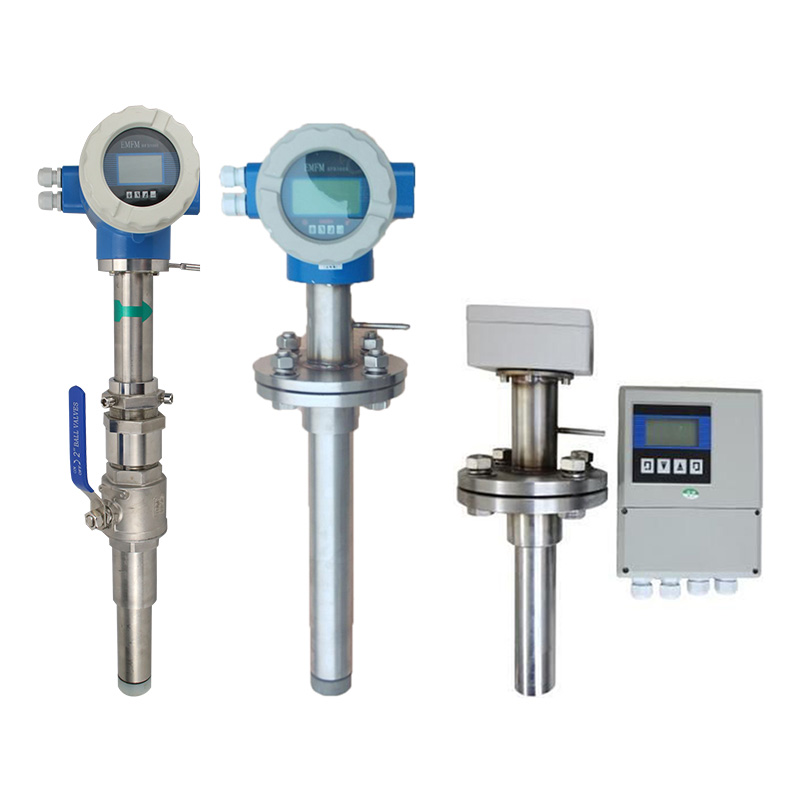

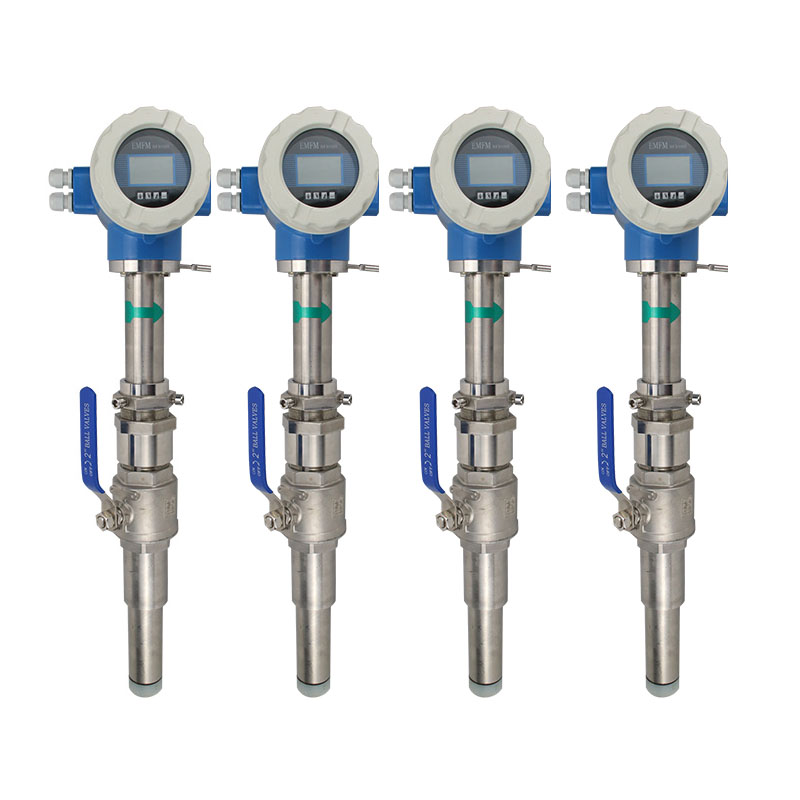

插入式電磁流量計用來測量導電的液體,插入式電磁流量計適用于大口徑的管道測量,廣泛應用于石油、化工、冶金、電力、造紙、食品、水處理等行業。

　　插入式電磁流量計參數：

　　適用管徑:DN25～DN2600(DN25以下為非標)

　　電極材料:316L(不銹鋼)、HC(哈氏C)、HB(哈氏B)、Ti(鈦)、Ta(鉭)

　　適用介質:導電率>5us/cm的液體

　　測量范圍:0．1～10m/s(可擴展到15m/s)

　　量程上限:0.5～10m/s,推薦1～5m/s

　　精度等級:0.3級、0.5級、1.0級(隨口徑區分)

　　輸出信號:4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，頻率輸出：RS485接口

　　工作壓力:1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)

　　流體溫度:-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質

　　環境溫度:傳感器-40℃～80℃;轉換器-15℃～50℃

　　環境溫度:≤85RH(20℃時)

　　電纜出口尺寸:M20×1.5

　　供電電源:220VAC±10%;50Hz±1Hz;24VDC±10%

　　功   耗:≤8W

　　外殼防護等級:一體式：IP65分體式：傳感器IP68轉換器IP65

　　接地環材質:1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)

　　連接法蘭:國標GB9119-88(DIN2051,BS4504)

　　工作原理:

　　插入式電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

　　E＝KBdV

　　式中:  E――――為電極間的信號電壓(V)

　　B――――磁通密度(T)

　　d――――測量管內徑

　　V――――平均流速(m/s)

　　式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。

　　由E＝KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的優點。測量管內無活動及阻流部件，因此沒有壓力損失，并具有高可靠性。
