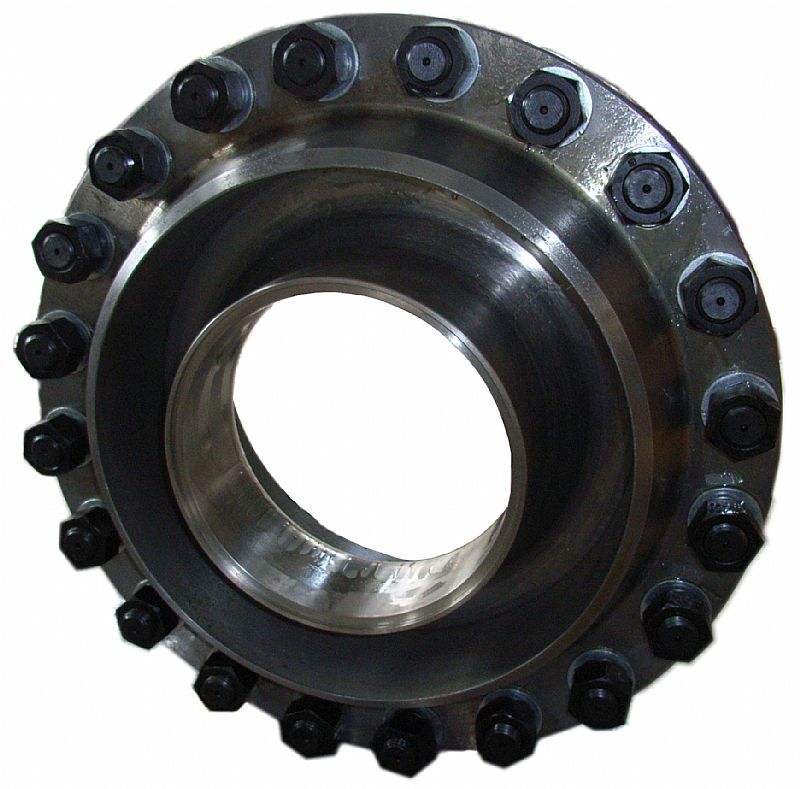

噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，國內目前流量測量中應用廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的60%-70%之間。

　　噴嘴流量計概述：

　　標準噴嘴亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大等特點，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。標準噴嘴按GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。

　　噴嘴流量計參數：

　　1、 公稱直徑：50mm≤DN≤500mm

　　2、 公稱壓力：PN≤32MPa

　　3、 孔徑比：0.30≤β≤0.8

　　4、 雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤10 7

　　0.44≤β≤0.8時，20000≤ReD≤10 7

　　5、精度：１級

　　噴嘴流量計結構形式：

　　噴嘴由垂直于軸線的入口平面部分Ａ、圓弧形曲面Ｂ和Ｃ所構成的入口收縮部分、圓筒形喉部Ｅ和為防止邊緣損傷所需的保護槽Ｆ組成，其取壓方式上游采用角接取壓，下游可按角接取壓設置，也可設置與比較遠的下游處。噴嘴總長度：

　　訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。如有疑問請致電本公司技術或銷售經理。
