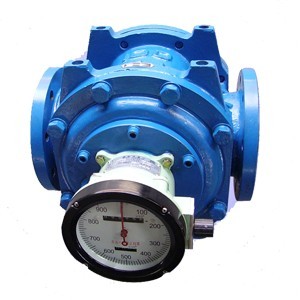

腰輪流量計主要用于對管道中液體流量進行連續或間歇測量的高精度計量儀表。具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點，可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、232，485通訊、20mA+HARTMODBUS協議等。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的計量。

腰輪流量計技術指標：
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:15～300
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:
低溫型：-40～ +60℃　
常溫型-10℃～ +80℃
中溫型-10℃～ +200℃
高溫型-10℃～ +300℃
被測液體粘度（mPa.s）:0.3～ 50000
管道連接:GB/T9118-2000（中國標準法蘭）；NIST（美國標準法蘭）；
BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65
流量范圍（m3/h）
腰輪流量計主要零件材料組合：

 腰輪流量計參考范圍：

腰輪流量計型號代碼：

工作原理：

腰輪流量計當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

訂貨須知：

訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。如有疑問請致電本公司技術或銷售經理，會給你一個滿意的解答。

訂貨選型須知：
1、用戶在選型時，應根據管道公稱壓力、介質壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
2、為了使流量計的使用性能，流量計的使用流量范圍應在（20%～80%）范圍內比較合適。
