橫河EJA120E系列儀表滿足招標文件規定現場條件及介質情況的要求。
1、 制造規范、標準及準則

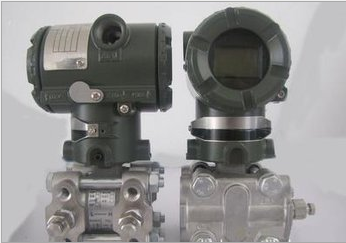

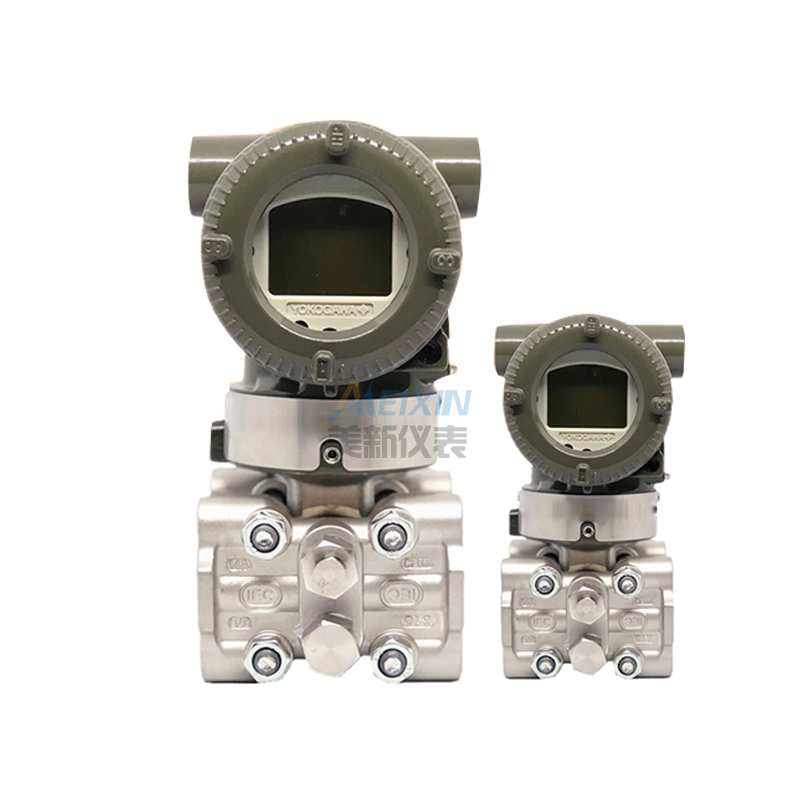

EJA智能壓力、差壓變送器
A． Q/CYS001-2001 EJA壓力、差壓變送器；
B． ISO9001:2000 idt GB/T19001-2000質量管理體系標準
C．GB/T 17614.1-1998 工業過程控制系統用變送器 第1部分：性能評定方法。
D．GB/T 17614.2-1998 工業過程控制系統用變送器 第2部分：檢查和例性試驗導則。
E．GB3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求。
F．GB3836.1-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”。
G．GB3836.1-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”。
H．GB3836.1-2000 爆炸性氣體環境用電氣設備 第4部分：本質安全型“I”。
I． GB 9969.1-1998 工業產品使用說明書 總則
J．GB/T15464-1995 儀器儀表包裝通用技術條件
性能指標
1 實際測量精度 ±0.075%
2 穩定性 ±0.1%/60個月
3 時間響應 95mS
4 量程比 100：1
5 指標符合性（是否符合3-σ準則） 3σ
6 下限微壓量程 0.1KPa
7 表頭顯示方式 LCD數字式
8 開放協議 HART/BRAIN/FF協議供選擇,本次投標選用HART協議
9 現場阻尼、零點及量程調整方式 現場阻尼、零點及量程調整均可通過手操器實現
10 其他技術特點
a.差壓變送器可免三閥組安裝
b.差壓變送器的高低壓側可互換
c.可忽略溫度和靜壓影響

投標產品技術參數匯總表
制造商 日本橫河電機株式會社
系列型號 EJA120A系列差壓/壓力變送器
投放市場日期（中國） 1995
測量原理及其應用日期 單晶硅諧振式 應用日期1991年
上限量程比（上限量程比=上限量程/下限可用量程） 100：1
上限量程比時的可能誤差 ±（0.025+0.05×X/量程）%
變送器的啟動時間 ＜0.8S
輸出信號的更新速度 95mS
過載能力 差壓為上限工作壓力
壓力為上限量程的1.5倍
平均無故障時間 1000萬小時
基本精度 ±0.075%
變量程時的保證精度 ±0.075%
下限使用量程時的精度 ±（0.025+0.05×X/量程）%
穩定性 ±0.1%/60個月
溫度影響 零位漂移 ±（0.07+0.02×量程上限/量程）%/28℃
總誤差（零位量程） ±（0.07 +0.02×量程上限/量程）%/28℃
靜壓影響 零位誤差 ±（0.028×Max.span/X）×(P/6.9)%
Max.span：最大量程
X：設定范圍的上限和下限的絕對植以及量程三者中的最大值
P：靜壓
量程誤差 ±0.1%讀數
綜合誤差
零位量程 ±（0.1+0.028×Max.span/X）×(P/6.9)%
Max.span：上限量程
X：設定范圍的上限和下限的絕對植以及量程三者中的上限植
P：靜壓
智能特點： 傳送方式 4-20MA DC同時疊加(BRAIN/HART通訊)信號
采用的通訊協議及其開放性？ BRAIN/HART/FF協議供選擇
能否傳送以工程量標示的數字量？ 能
通訊速率是多少？ 1200bpt
數字量工作方式是什么？ 數字量疊加在模擬量上在線通訊
雙向通訊時自控回路狀態？ 不受影響
構成回路方式的方式？ 兩線制
能否同幾個主控器件同時通訊？ 能
是否公用同一通訊終端？ 是
與DCS聯網能力如何？ 強
與現場總線的兼容性怎么樣？ 好(FF現場總線)
采用同一通訊協議的制造廠家 BRAIN 獨有，HART 通用 本次投標選選HART協議
環境條件 允許環境溫度 -45℃~85℃
允許環境濕度 5~100%RH
耐震 ＜±0.075%URL/2g
保護等級 IP67
產品質保體系 5M及IS09001-2000
國內技術支持單位 武漢德科瑪科技有限公司
性能指標的符合性及可信程度 3σ

壓力、差壓變送器技術性能要求
1 變送器為二線制。輸出信號：4-20mA標準信號；帶BRAIN協議和LCD數顯；電源：24VDC。
2 變送器在外接負載電阻至少為500Ω時（24VDC供電），仍能正常工作。
3 變送器帶就地數顯式數字指示表,此設備是標準配置,無此表頭不會影響變送器的正常工作.
4 變送器精度高于 ±0.075 %。阻尼可設置或可調。
5 變送器在溫度變化為50℃時，漂移量不超過上限量程的0.1％。
6 變送器為線性輸出（0~100%），在測量范圍內連續可調。量程比下限應滿足100：1。具有零位正向遷移和負向遷移。
7變送器能通過手操編程器進行標定、組態、診斷和維護，組態的數據保存在EPROM中。失電后，變送器可以在重新啟動后馬上工作。
8 變送器的法蘭接頭、排氣/排液閥等部件的材質不得低于316不銹鋼。隔離膜片材質為哈氏合金，膜片不因單向過壓造成變形。
9 變送器便于安裝，配帶安裝配件。（包括原裝接頭、過濾網、密封墊、支架焊接接頭等）安裝方式：管裝平支架（2"不銹鋼管材）。
10變送器的防護等級為IP67
11 EJA智能變送器制造商為日本橫河電機株式會社（英文名稱YOKOGAWA），生產的EJA智能變送器采用單晶硅諧振式傳感器技術.深受廣大用戶的青睞，成為變送器領域的名牌產品，2005年訂貨達12萬臺。重慶橫河川儀有限公司（英文縮寫CYS）為日本橫河電機株式會社與重慶川儀總廠有限公司共同出資組建（橫河電機占60%，重慶川儀占40%），生產EJA智能變送器，同時代理銷售原產于日本橫河電機的EJA變送器，并為日本橫河電機生產的EJA變送器在中國的售后服務商。重慶橫河川儀有限公司為橫河電機在全球三大生產基地之一，以ISO9000質量保證體系與日本橫河電機5M質量管理方式相結合，確保CYS制品與日本制品同一品質。
12智能型變送器的基本技術參數和性能指標。
序號 項目 性能指標
1、實際測量精度 ±0.075%
2、穩定性 ±0.1%/60個月
3、時間響應 95mS
4、量程比 100：1
5、下限微壓量程 0.1KPa
6、表頭顯示方式 LCD數字式
7、開放協議 HART/BRAIN/FF協議供選擇,本次投標選用HART協議
8、現場阻尼、零點及量程調整方式 現場阻尼、零點及量程調整均可通過手操器實現
9、其他技術特點 a. 差壓變送器可免三閥組安裝
10、差壓變送器的高低壓側可互換
