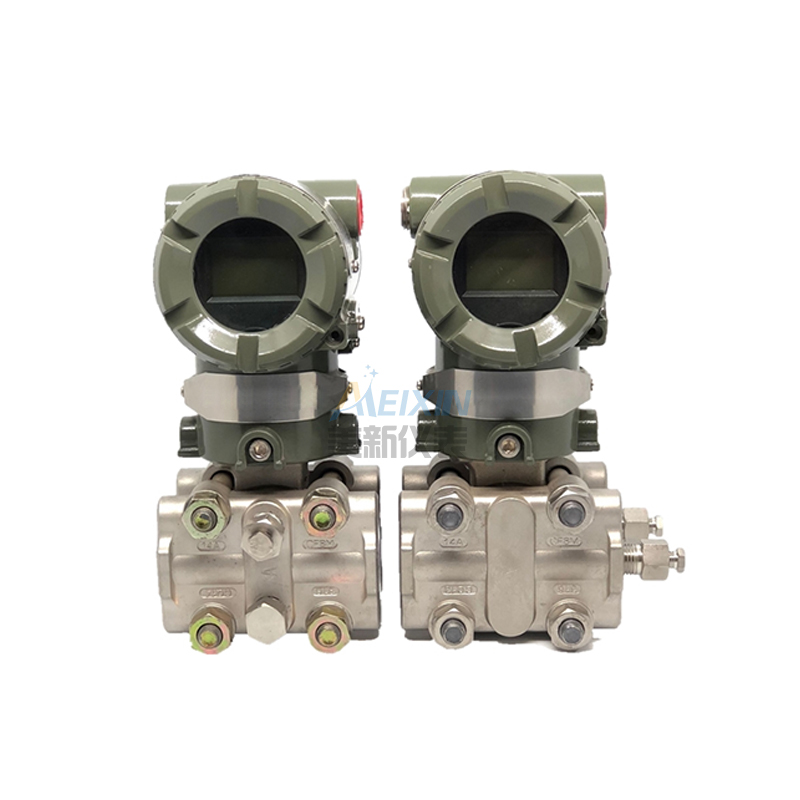

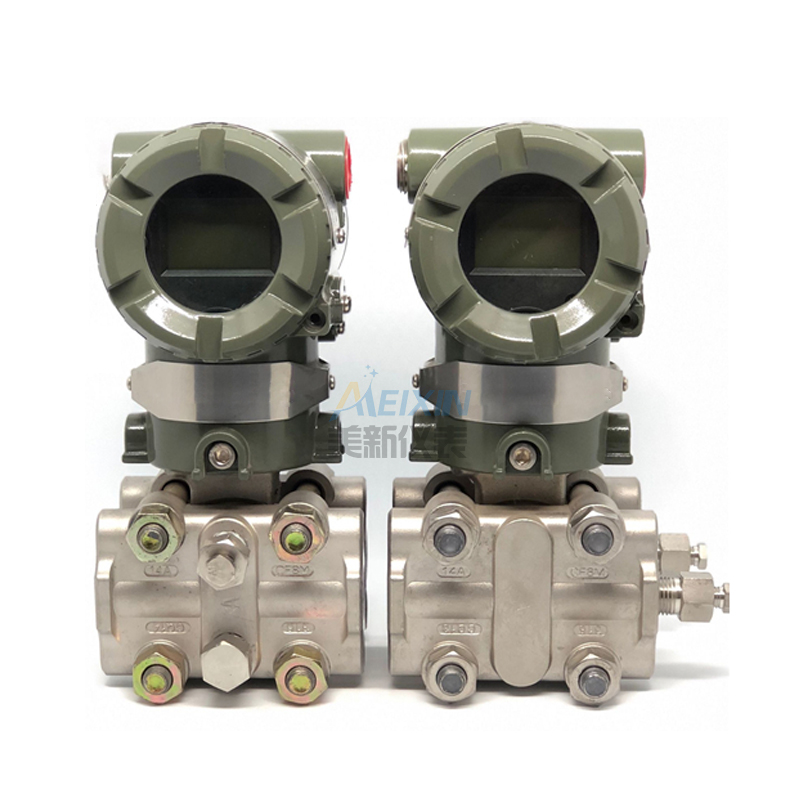

EJA130A高靜壓差壓變送器 M膜盒 H膜盒 測量范圍 -100~100kPa (-400~400inH2O) -500~500kPa (-2000~2000inH2O) 測量量程 1~100kPa (4~400inH2O) 5~500kPa (20~2000inH2O) 精度 0.065% 0.065% 防護等級 IP67，NEMA 4X和JIS C0920防
立即咨詢
| EJA130A高靜壓差壓變送器 | |||
| M膜盒 | H膜盒 | ||
| 測量范圍 |
-100~100kPa (-400~400inH2O) |
-500~500kPa (-2000~2000inH2O) | |
| 測量量程 |
1~100kPa (4~400inH2O) |
5~500kPa (20~2000inH2O) | |
| 精度 | ±0.065% | ±0.065% | |
| 防護等級 | IP67，NEMA 4X,和JIS C0920防浸型 | ||
| 防爆規格 | FM，CENELEC ATEX，CSA，IECEx | ||
| 輸出信號 | 4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 | ||
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | ||
| 環境溫度 |
-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (內藏指示器) | ||
| 過程溫度 | -40~120℃ (-40~248℉) (普通型) | ||
| 上限工作壓力 | 32MPa (4500psi) | ||
| 安裝 | 2-inch管安裝 | ||
| 接液部件材質 | 膜盒 | SUS316L (膜片: 哈氏合金C-276) | |
| 容室法蘭 | SUS316 | ||
| 外殼 | 鋁合金或SUS316不銹鋼(可選) | ||
EJA130A-選型表
基本規格代碼：EJA130A-DMS5A-92NN
| 第1項： 輸出信號 | -D4-20mA DC/BRAIN協議數字通訊-E4-20mA DC/HART協議數字通訊-FFF現場總線通訊 |
| 第2項： 測量量程（膜盒） | M1-100KPaH5-500KPa |
| 第3項： 接液部分材質 | SSUS316 SUS316L SUS316 |
| 第4項： 過程接口 | 0無過程接頭（Rc1/4內螺紋在容室法蘭上）1Rc1/4內螺紋過程接頭2Rc1/2內螺紋過程接頭31/4NPT內螺紋過程接頭41/2NPT內螺紋過程接頭5無過程接頭（1/4NPT內螺紋在容室法蘭上） |
| 第5項： 螺栓和螺母材質 | AJIS SCM435 32MPaBJIS SUS630 32MPaCJIS SUH660 32MPa |
| 第6項： 安裝方式 | -2垂直配管連接，右邊高壓，上部安裝過程接頭-3垂直配管連接，右邊高壓，下部安裝過程接頭-6垂直配管連接，左邊高壓，上部安裝過程接頭-7垂直配管連接，左邊高壓，下部安裝過程接頭-8水平配管連接，右邊高壓-9水平配管連接，左邊高壓 |
| 第7項： 電氣接口 | 0G1/2內螺紋，一個電氣接口21/2NPT內螺紋，二個電氣接口，無盲塞3Pg13.5內螺紋，二個電氣接口，無盲塞4M20內螺紋，二個電氣接口，無盲塞5G1/2內螺紋，二個電氣接口，一個盲塞71/2NPT內螺紋，二個電氣接口，一個盲塞8Pg13.5內螺紋，二個電氣接口，一個盲塞9M20內螺紋，二個電氣接口，一個盲塞 |
| 第8項： 內藏顯示表 | D數字顯示表E帶測量范圍設定按鈕的數字顯示表N無 |
| 第9項： 安裝托架
| AJIS SECC 平托架BJIS SUS304 平托架CJIS SECC L型托架DJIS SUS304 L型托架N無 |
EJA附加功能(不指定)
| 第1項： 隔爆型、本安型 | 不指定NF1NEPSI隔爆許可：dⅡCT6 環境溫度：-40-60℃ 電氣接口：1/2NPTFF1FM隔爆許可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 溫度：C1：T6FF15FM隔爆許可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 溫度：C1：T6KF1CENELEC（KEMA）防爆許可：EExd Ⅱ CT4、T5、T6KF5CENELEC（KEMA）防爆許可：EExd Ⅱ CT4、T5、T6CF1CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6CF15CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6NS1NEPSI本安許可 :ia Ⅱ CT4 環境溫度：-40-60℃ 電氣接口：1/2NPTFS1FM 本安許可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&GKS1CENELEC(KEMA)本安許可：EEx ia Ⅱ CT4CS1CSA本安許可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 溫度 C1:T4FU1包含FF1和FS1KU1包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4CU1包含CF1和CS1SU1SAA隔爆和本安和無火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67KS5CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 |
| 第2項： 隔爆密封接頭 | 不指定G71連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個)G72連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個)G81連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個)G82連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個) |
| 第3項： 涂漆：顏色變化或涂漆變化 | 不指定P1顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：N1.5，黑色P2顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：7.5BG4/1.5綠色P7顏色變化 只適用于變送器殼體 金屬銀色X1涂漆變化 環氧樹脂烤 |
| 第4項： 避雷保護器 | 不指定A變送器電源電壓：10.5-32V DC(本安型：10.5-30V DC) 最大允許電流：6000A (1X4μS),反復1000A(1X40μS)100次 |
| 第5項： 禁油處理或禁水、禁油處理 | 不指定K1脫脂洗凈處理K2脫脂洗凈處理且膜盒充灌氟油，使用溫度-20-80℃K5脫脂洗凈并干燥處理K6脫脂洗凈并干燥處理膜盒充灌氟油，使用溫度：-20-80℃ |
| 第6項： 校正單位 | 不指定D1P校正（Psi單位）D3bar校正（bar單位）D4M校正（kgf/cm2) |
| 第7項：SUS630螺母的密封處理 | 不指定Y緊固容室法蘭SUS630螺栓和螺母表面涂（液態硅橡膠） |
| 第8項： 長排氣塞 | 不指定U總長：112mm(標準型：32mm) |
| 第9項： 快速應答 | 不指定F1刷新時間：≤0.125秒 應答時間（含最小阻尼時間常數）：最長0.3-0.5秒（L膜盒0.6秒） |
| 第10項：PID/LM功能 | 不指定LC1PID控制功能，Link Master功能 |
| 第11項： CPU異常時輸出設定為低 | 不指定C1低側：≤-5%（3.2mA DC) |
| 第12項： NAMUKNE43 | 不指定C2[輸出信號3.8～20.5mA] 故障報警輸出-5%，3.2mA以下C3[輸出信號3.8～20.5mA] 故障報警輸出110%，21.6mA以上 |
| 第13項： 不銹鋼放大器外殼 | 不指定E1放大器外殼材質：SCS14A不銹鋼（相當于SUS316L鑄造不銹鋼或ASTM CF-8M） |
第14項： | 不指定A1密封膜片鍍金 |
| 第15項： 組態 | 不指定R1用戶組態軟件 |
| 第16項： 容室法蘭選項 | 不指定N1不帶排氣排液塞N2N1及不帶過程接頭，容室法蘭兩側加工DIN 19213 7/16 inch×20內螺紋（安裝螺紋），后側帶盲塞N3N1，N2容室法蘭、膜片、本體和盲塞的配件制造 |
| 第17項： 不銹鋼位號牌 | 不指定N4JIS SUS304 不銹鋼位號牌固定在變送器上 |
| 第18項： 配件制造證明 | 不指定M01容室法蘭M11容室法蘭、過程接頭 |
| 第19項： 壓力測試 漏壓測試證明 | 不指定T01L膜盒 測試壓力：3.5MPa 測試流體：氮氣滯留時間10分鐘T12M、H膜盒 測試壓力：14MPa 測試流體：氮氣滯留時間10分鐘 |
| EJA130A高靜壓差壓變送器 | |||
| M膜盒 | H膜盒 | ||
| 測量范圍 |
-100~100kPa (-400~400inH2O) |
-500~500kPa (-2000~2000inH2O) | |
| 測量量程 |
1~100kPa (4~400inH2O) |
5~500kPa (20~2000inH2O) | |
| 精度 | ±0.065% | ±0.065% | |
| 防護等級 | IP67，NEMA 4X,和JIS C0920防浸型 | ||
| 防爆規格 | FM，CENELEC ATEX，CSA，IECEx | ||
| 輸出信號 | 4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 | ||
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | ||
| 環境溫度 |
-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (內藏指示器) | ||
| 過程溫度 | -40~120℃ (-40~248℉) (普通型) | ||
| 工作壓力 | 32MPa (4500psi) | ||
| 安裝 | 2-inch管安裝 | ||
| 接液部件材質 | 膜盒 | SUS316L (膜片: 哈氏合金C-276) | |
| 容室法蘭 | SUS316 | ||
| 外殼 | 鋁合金或SUS316不銹鋼(可選) | ||
EJA130A-選型表
基本規格代碼：EJA130A-DMS5A-92NN
| 第1項： 輸出信號 | -D4-20mA DC/BRAIN協議數字通訊-E4-20mA DC/HART協議數字通訊-FFF現場總線通訊 |
| 第2項： 測量量程（膜盒） | M1-100KPaH5-500KPa |
| 第3項： 接液部分材質 | SSUS316 SUS316L SUS316 |
| 第4項： 過程接口 | 0無過程接頭（Rc1/4內螺紋在容室法蘭上）1Rc1/4內螺紋過程接頭2Rc1/2內螺紋過程接頭31/4NPT內螺紋過程接頭41/2NPT內螺紋過程接頭5無過程接頭（1/4NPT內螺紋在容室法蘭上） |
| 第5項： 螺栓和螺母材質 | AJIS SCM435 32MPaBJIS SUS630 32MPaCJIS SUH660 32MPa |
| 第6項： 安裝方式 | -2垂直配管連接，右邊高壓，上部安裝過程接頭-3垂直配管連接，右邊高壓，下部安裝過程接頭-6垂直配管連接，左邊高壓，上部安裝過程接頭-7垂直配管連接，左邊高壓，下部安裝過程接頭-8水平配管連接，右邊高壓-9水平配管連接，左邊高壓 |
| 第7項： 電氣接口 | 0G1/2內螺紋，一個電氣接口21/2NPT內螺紋，二個電氣接口，無盲塞3Pg13.5內螺紋，二個電氣接口，無盲塞4M20內螺紋，二個電氣接口，無盲塞5G1/2內螺紋，二個電氣接口，一個盲塞71/2NPT內螺紋，二個電氣接口，一個盲塞8Pg13.5內螺紋，二個電氣接口，一個盲塞9M20內螺紋，二個電氣接口，一個盲塞 |
| 第8項： 內藏顯示表 | D數字顯示表E帶測量范圍設定按鈕的數字顯示表N無 |
| 第9項： 安裝托架
| AJIS SECC 平托架BJIS SUS304 平托架CJIS SECC L型托架DJIS SUS304 L型托架N無 |
EJA附加功能(不指定)
| 第1項： 隔爆型、本安型 | 不指定NF1NEPSI隔爆許可：dⅡCT6 環境溫度：-40-60℃ 電氣接口：1/2NPTFF1FM隔爆許可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 溫度：C1：T6FF15FM隔爆許可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 溫度：C1：T6KF1CENELEC（KEMA）防爆許可：EExd Ⅱ CT4、T5、T6KF5CENELEC（KEMA）防爆許可：EExd Ⅱ CT4、T5、T6CF1CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6CF15CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6NS1NEPSI本安許可 :ia Ⅱ CT4 環境溫度：-40-60℃ 電氣接口：1/2NPTFS1FM 本安許可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&GKS1CENELEC(KEMA)本安許可：EEx ia Ⅱ CT4CS1CSA本安許可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 溫度 C1:T4FU1包含FF1和FS1KU1包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4CU1包含CF1和CS1SU1SAA隔爆和本安和無火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67KS5CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 |
| 第2項： 隔爆密封接頭 | 不指定G71連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個)G72連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個)G81連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個)G82連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個) |
| 第3項： 涂漆：顏色變化或涂漆變化 | 不指定P1顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：N1.5，黑色P2顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：7.5BG4/1.5綠色P7顏色變化 只適用于變送器殼體 金屬銀色X1涂漆變化 環氧樹脂烤 |
| 第4項： 避雷保護器 | 不指定A變送器電源電壓：10.5-32V DC(本安型：10.5-30V DC) 最大允許電流：6000A (1X4μS),反復1000A(1X40μS)100次 |
| 第5項： 禁油處理或禁水、禁油處理 | 不指定K1脫脂洗凈處理K2脫脂洗凈處理且膜盒充灌氟油，使用溫度-20-80℃K5脫脂洗凈并干燥處理K6脫脂洗凈并干燥處理膜盒充灌氟油，使用溫度：-20-80℃ |
| 第6項： 校正單位 | 不指定D1P校正（Psi單位）D3bar校正（bar單位）D4M校正（kgf/cm2) |
| 第7項：SUS630螺母的密封處理 | 不指定Y緊固容室法蘭SUS630螺栓和螺母表面涂（液態硅橡膠） |
| 第8項： 長排氣塞 | 不指定U總長：112mm(標準型：32mm) |
| 第9項： 快速應答 | 不指定F1刷新時間：≤0.125秒 應答時間（含最小阻尼時間常數）：最長0.3-0.5秒（L膜盒0.6秒） |
| 第10項：PID/LM功能 | 不指定LC1PID控制功能，Link Master功能 |
| 第11項： CPU異常時輸出設定為低 | 不指定C1低側：≤-5%（3.2mA DC) |
| 第12項： NAMUKNE43 | 不指定C2[輸出信號3.8～20.5mA] 故障報警輸出-5%，3.2mA以下C3[輸出信號3.8～20.5mA] 故障報警輸出110%，21.6mA以上 |
| 第13項： 不銹鋼放大器外殼 | 不指定E1放大器外殼材質：SCS14A不銹鋼（相當于SUS316L鑄造不銹鋼或ASTM CF-8M） |
第14項： | 不指定A1密封膜片鍍金 |
| 第15項： 組態 | 不指定R1用戶組態軟件 |
| 第16項： 容室法蘭選項 | 不指定N1不帶排氣排液塞N2N1及不帶過程接頭，容室法蘭兩側加工DIN 19213 7/16 inch×20內螺紋（安裝螺紋），后側帶盲塞N3N1，N2容室法蘭、膜片、本體和盲塞的配件制造 |
| 第17項： 不銹鋼位號牌 | 不指定N4JIS SUS304 不銹鋼位號牌固定在變送器上 |
| 第18項： 配件制造證明 | 不指定M01容室法蘭M11容室法蘭、過程接頭 |
| 第19項： 壓力測試 漏壓測試證明 | 不指定T01L膜盒 測試壓力：3.5MPa 測試流體：氮氣滯留時間10分鐘T12M、H膜盒 測試壓力：14MPa 測試流體：氮氣滯留時間10分鐘 |
