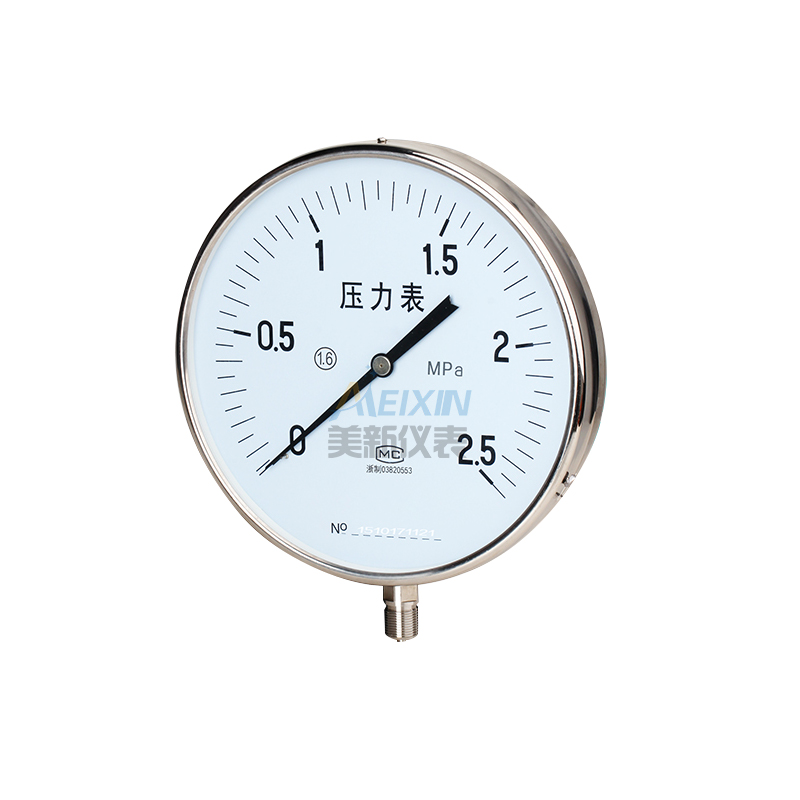

Y-100B型氨氣壓力表的整體結構設計合理、穩定性好。

廣泛應用：Y-100B型氨氣壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，可廣泛應用于石油、化工、礦山、機械、電力及食; 品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。
  結構原理：

Y-100B型不銹鋼壓力表由導壓系統（包括接頭、彈簧、限流羅紋釘等）、齒輪傳動機構、事數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密接夠。能有效的保護內部機件免收環境影響和污侵入。對于在外殼內沖液（一般為甘油）的儀表，能夠震動較劇和減少介質的壓力脈沖影響。

氨氣壓力表技術參數：
1、公稱直徑：Φ60 Φ100  Φ150；
2、結構形式：徑向直接安裝式；
3、接頭螺紋：M20x1.5；
4、度等級：1.5 、2.5；
5、測量范圍：與一般壓力表的測量范圍相同；
6、環境條件：溫度-40-70℃ 相對濕度≤85﹪；
7、耐振等級：YBF為V．H．3  YBFN為V．H．4；
8、材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316等。
氨氣壓力表測量范圍數據表：

外形尺寸單位：mm：

使用與訂貨須知：
1、氨氣壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
2、外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
3、接頭螺紋如需特殊要求時請說明。
4、不銹鋼壓力表分普通型和耐震型。
5、訂貨請說明名稱、型號及測量上限。
