差壓變送器

產品特點 :

壓力儀表系列MEX3051DP差壓變送器: 概述: MEX3051DP型 差壓變送器 整機經過嚴格組裝和測試,該產品具有設計原理先進、品種規格齊全

立即咨詢
  • 產品詳情

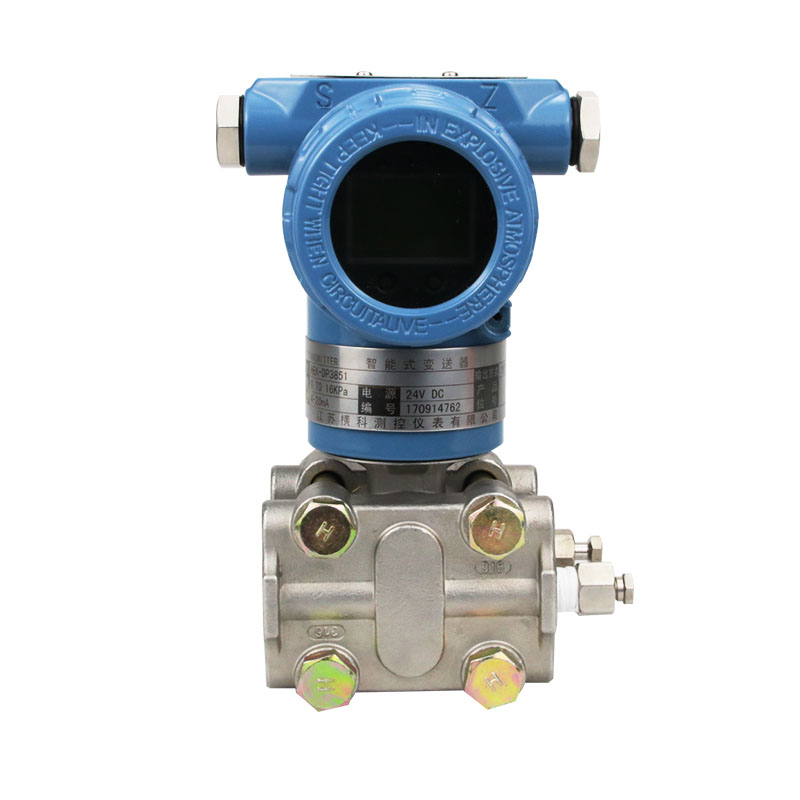

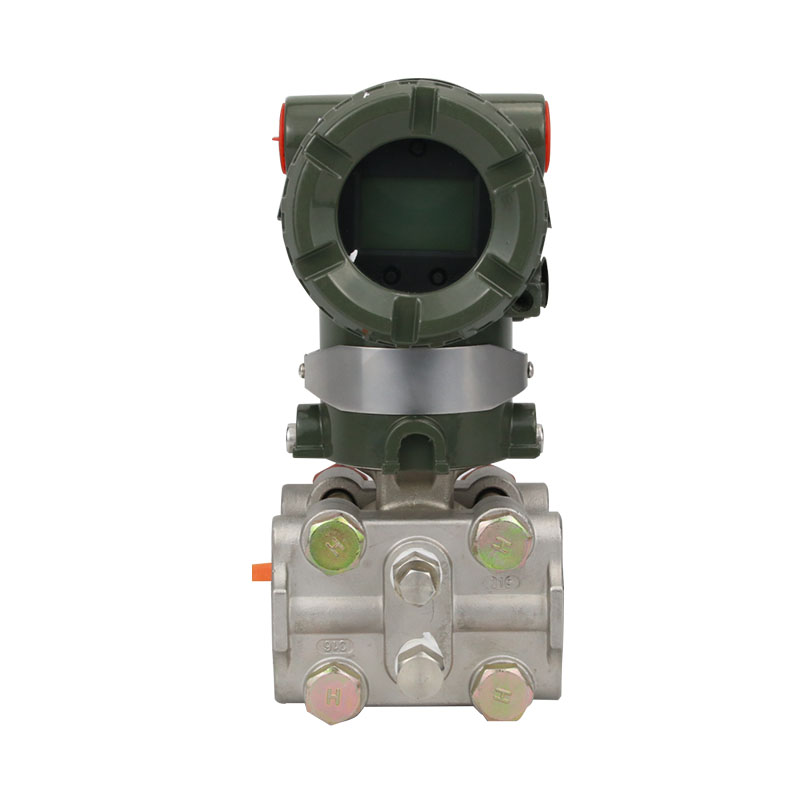

壓力儀表系列>>MEX3051DP差壓變送器:



概述:

MEX3051DP型差壓變送器整機經過嚴格組裝和測試,該產品具有品種規格齊全、安裝使用簡便等特點。

智能差壓變送器中應用數字技術,除了確保儀表的可靠性和其它良好性能外,也能實現智能儀表實時自檢組態操作并可與控制室之間的遠程數字化連接,實現控制室對單元儀表的遠程查詢或實時組態。精度高,穩定性好。量程,零點外部可調。小型化,重量輕.堅固耐振。 無機械運動部件,工作可靠,維護簡便。固體元件,接插式印刷線路板。防爆結構,可全天候使用。



廣泛應用:

MEX3051DP型差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力,然后轉變成4~20mA DC信號輸出。智能型可與HART手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控系統。





測量原理:

MEX3051DP型差壓變送器被測介質的兩種壓力通入高、低兩壓力室,作用在δ元件(即敏感元件)的兩側隔離膜片上,通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時,致使測量膜片產生位移,其位移量和壓力差成正比,故兩側電容量就不等,通過振蕩和解調環節,轉換成與壓力成正比的信號。


差壓變送器的主要特點:

2、測量范圍:0-1.6~10MPa;
3、輸出信號:4~20mA DC (特殊可為四線制);220V  AC供電,0~10mA  DC輸出;
4、供電電源:12~45V  DC,一般為24V  DC;
5、負載特性:與供電電源有關,在某一電源電壓時帶負載能力;負載阻抗RL與電源電壓Vs關系式為:RL≤50(Vs-12);
6、指示表:指針式線性指示0~100刻度以及LCD液晶式顯示;
7、防爆等級: a:隔爆型(Exd ⅡBT5或Exd ⅡCT6); b:本安型( Exia ⅡCT6或Ex ib ⅡCT6);
8、量程和零點:外部連續可調。

差壓變送器的主要特點:

1、測量性能,用于壓力、差壓、液位、流量測量;

2、數字精度:+(-)0.05%;
3、穩定性:0.25%  60個月;
4、量程比:100:1;
5、測量速率:0.2S;
6、小型化(2.4kg)全不銹鋼法蘭,易于安裝;
7、過程連接與其它產品兼容,實現測量;
8、采用H合金護套的傳感器,實現了良好的冷、熱穩定性;
9、采用16位計算機的
差壓變送器
10、標準4-20mA,帶有基于HART協議的數字信號。

使用差壓變送器時應注意以下三點:
1、差壓變送器在使用前必須對其測量范圍、零點漂移量、精度、靜壓誤差等進行復校。
2、變送器安裝后,還需檢查一次各種變送器的工作壓力、工作溫度、測量范圍、漂移量等。看是否和實際情況相符,若有不符之處,則必須查明原因并糾正。
3、開啟和停用時,應避免儀表承受單向靜壓。

差壓變送器選型表

mex3051DP

差壓變送器



代碼

量程范圍KPa

3

0-1.37.5

4

0-6.237.4

5

0-31.1186.8

6

0-117690

7

0-3452068

8

0-11706890



代碼

輸出

E

4-20mA

S

智能式



代號

結構材料

法蘭和接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316不銹鋼

硅油

23

316不銹鋼

316不銹鋼

哈氏合金C

24

316不銹鋼

316不銹鋼

蒙乃爾

25

316不銹鋼

316不銹鋼

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

44

蒙乃爾

蒙乃爾

蒙乃爾



代號

上限工作壓力MPa

B-

4

C-

10

D-

14



代碼

選項

M1

0-100線性指示表

M2

LED顯示表

M3

LCD顯示表

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

側面泄放閥在壓力室上部

D2

側面泄放閥在壓力室下部

不注

1/2NPT錐管螺紋接頭

C2

丁字形螺紋接頭M20×1.5,帶后部焊接Ф14引壓管的球錐連接頭

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

J

流量變送器4-20mA開方輸出

s

不銹鋼三閥組



差壓變送器技術參數:

1、使用對象:液體、氣體和蒸氣;
2、測量范圍:0-1.6~10MPa;
3、輸出信號:4~20mA DC (特殊可為四線制);220V  AC供電,0~10mA  DC輸出;
4、供電電源:12~45V  DC,一般為24V  DC;
5、負載特性:與供電電源有關,在某一電源電壓時帶負載能力;負載阻抗RL與電源電壓Vs關系式為:RL≤50(Vs-12);
6、指示表:指針式線性指示0~100刻度以及LCD液晶式顯示;
7、防爆等級: a:隔爆型(Exd ⅡBT5或Exd ⅡCT6); b:本安型( Exia ⅡCT6或Ex ib ⅡCT6);
8、量程和零點:外部連續可調。







訂貨須知

1、變送器型號可根據選型規格表按需要確定。2、選型規格表中的數字、符號必須填寫清楚、準確無誤。3、如有正負遷移,必須注明遷移量數值。4、差壓變送器如需配三閥組、節流裝置,需另行注明。5、變送器根據用戶規定的量程校驗。如果用戶無規定,變送器調校至上限量程,這種校驗將在室溫、常壓下進行。6、需要標注工位號時,應在訂貨時注明。7、選購遠傳變送器時,還應根據不同遠傳法蘭選型表按需確定。8、如果遠傳變送器要在真空場合和高溫場合下使用,訂貨時要特殊標明。9、接觸介質O形密封環的材料有丁晴橡膠和氟橡膠等。
