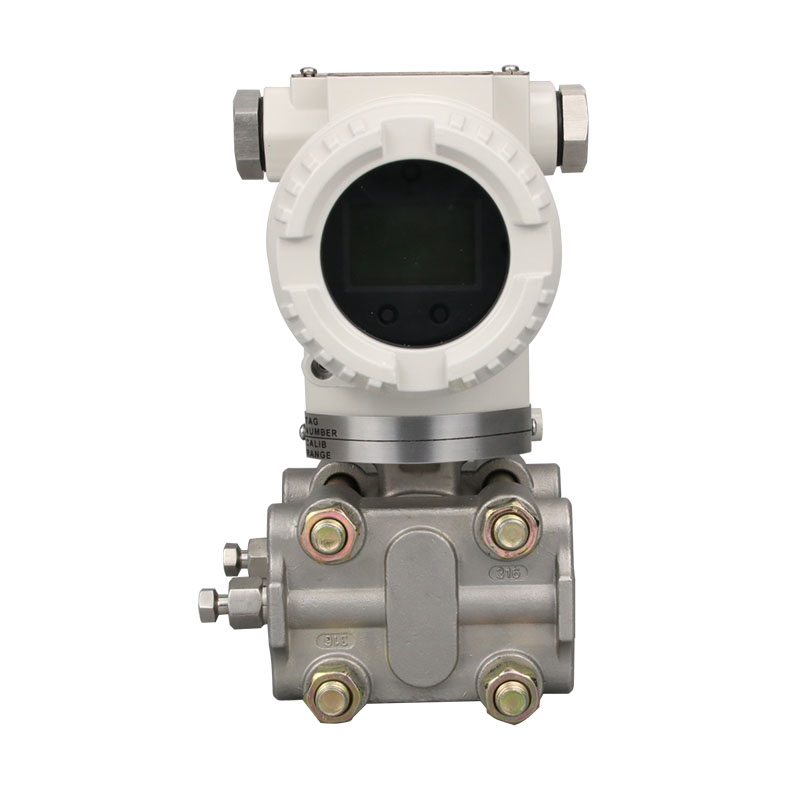

壓力儀表系列>>MEX1151DP電容式差壓變送器:

概述 ：

MEX1151DP型電容式差壓變送器采用微處理技術進行溫度特性和非線性補償，從而大幅度提高儀表測量精度，改善溫度特性，擴展了量程比，可增添智能化功能，進一步滿足了工業現場對儀表的高可靠性，高穩定性要求。在電容式壓力/差壓變送器中應用數字技術，除了確保儀表的高可靠性和其它良好性能外，也能實現智能儀表與控制室之間的遠程數字化連接，保證通訊的快捷可靠。控制室可以對該變送器進行遠程查詢或實時組態。

測量原理：

MEX-1151DP型電容式差壓變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，上限位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4～20mADC信號輸出。

用途：

MEX1151DP型電容式差壓變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和絕對壓力等參數，然后將其轉換成4-20mA.DC信號輸出。可以測量排氣系統、蒸餾塔、蒸發器和結晶器的壓力。

電容式差壓變送器技術參數：

1、使用對象：液體、氣體和蒸汽 ；2、輸出信號：4～20mADC（特殊可為四線制220VAC供電，0～l0mADC輸出）； 3、供電電源：12～45VDC，一般為24VDC；4、負載特性：與供電電源有關，在某一電源電壓時帶負載能力見上圖（負載特性），負載阻抗RL與電源電壓 VS關系式為:RL≤50（Vs-12）； 5、指示表：指針式線性指示0～100等分刻度或LCD液晶式、LED數碼管顯示； 6、防爆：a.隔爆型 dIIBT4 ；   b.本質安全型 iaIICT6 ；7、量程和零點：外部連續可調； 8、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限均不能超過測量范圍上限。9、溫度范圍：放大器工作溫度范圍:-29～＋93℃； 10、靜壓：1、4、10、25、32MPa； 11、濕度：相對濕度為0～100 ；12、容積吸取量：＜0.16cm3 ；13、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調。

技術數據： 1、準確度：±0.5%，±0.25%，±0.1%（智能型） ；2、死區：無（≤0.1%） ；3、穩定性：六個月內不超過上限量程的基本誤差絕對值； 4、振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g； 5、電源影響：小于輸出量程的0.005%/V ；6、負載影響：電源如果穩定，則負載沒有影響 。

其它： 1、隔離膜片：316不銹鋼，哈氏合金C-276，蒙乃爾合金或鉭； 2、排氣/排液閥：316不銹鋼，哈氏合金C，蒙乃爾合金； 3、法蘭和接頭：316不銹鋼，哈氏合金C或蒙乃爾合金； 4、接觸介質“O”形環：丁晴橡膠，氟橡膠 ；5、灌充液：硅油或惰性油 ；6、螺栓：316L不銹鋼； 7、電子殼體材料：低銅鋁合金； 8、引壓連接件：法蘭、NPTl/4，中心距54mm;接頭NPTl/2或M20×l.5陽螺紋球錐面密封，帶接頭時 中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91） ；9、信號線連接孔：Gl/2"； 10、重量：2.4kg（3851標準型）。

電容式差壓變送器選型表：

MEX

電容式差壓變送器功能特點：

1、測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.05%；
3、穩定性：0.25%  60個月；
4、量程比：100：1；
5、測量速率：0.2S；
6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；
7、過程連接與其它產品兼容，實現測量；
8、采用H合金護套的傳感器，實現了良好的冷、熱穩定性；
9、采用16位計算機；

10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。

訂貨須知

：1、變送器型號可根據選型規格表按需要確定。 2、選型規格表中的數字、符號必須填寫清楚、準確無誤。 3、 如有正負遷移，必須注明遷移量數值。4、差壓變送器如需配三閥組、節流裝置，需另行注明。 5、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至上限量程，這種校驗將在室溫、常壓下進行。6、需要標注工位號時，應在訂貨時注明。7、選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。 8、 如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。 9、 接觸介質O形密封環的材料有丁晴橡膠和氟橡膠等。

售后服務承諾：
◆經我公司所銷售的各類產品，確保兩年內提供同等價位的產品及備品備件的銷售,并按需方要求免費提供相應的技術支持。
◆我公司所提供的產品在一年內如出現產品質量問題（易損件或輔件除外）一律負責免費維修，并免費提供技術支持及需方的員工技能培訓。
◆因我公司所提供的產品出現質量問題，經我公司技術部門核實,公司將派遣專業的技術人員趕赴現場處理問題至客戶滿意（國內72小時，江、浙、滬48小時內到達現場）,技術支持在6小時內響應。
