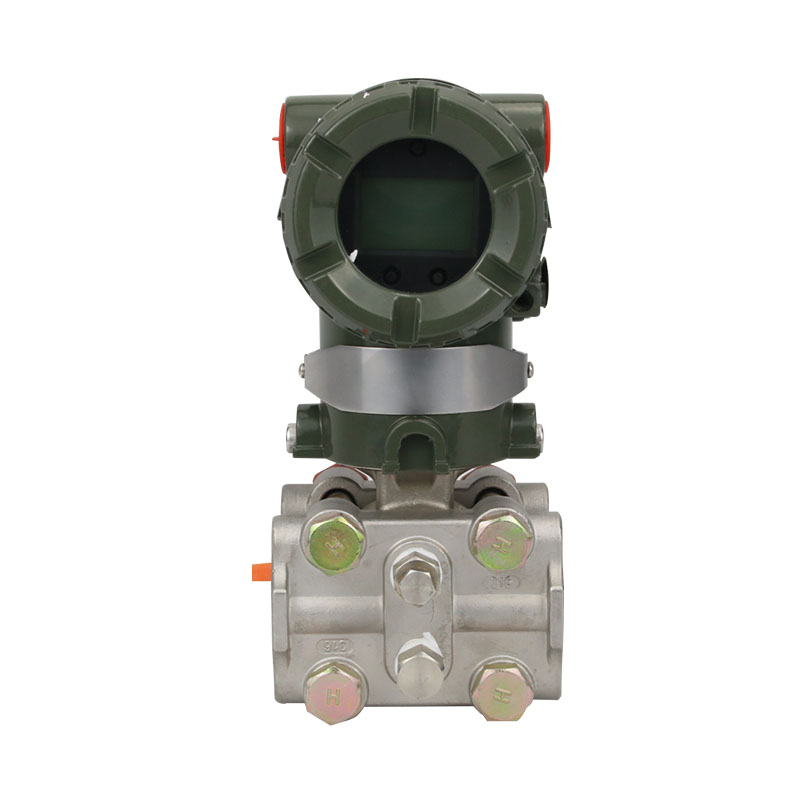

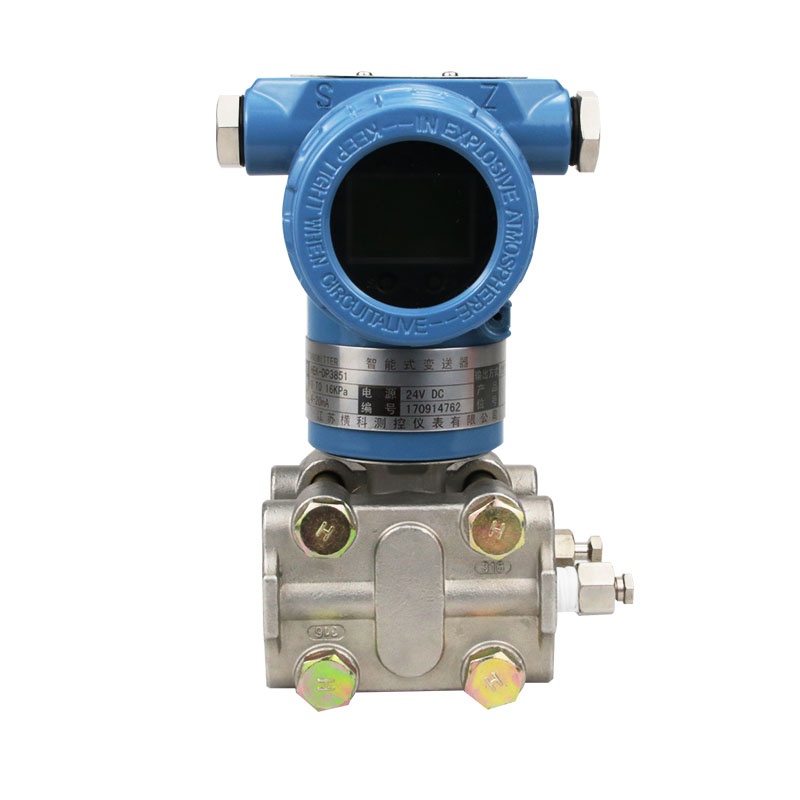

壓力儀表系列>>MEX3051HP智能高靜壓差壓變送器:

簡介：

由于高靜壓變送器機型外觀上完全融合了，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有強通用性和替代能力。為適合自動化水平的不斷提高和發展，該系列高靜壓變送器除設計小巧外，更推出具有HART現場總線協議的智能化功能。

MEX-3851HP型智能高靜壓差壓變送器整機經過嚴格組裝和測試，該高靜壓變送器具有品種規格齊全、安裝使用簡便等特點。

用途：

MEX-3851HP型智能高靜壓差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。

智能高靜壓差壓變送器技術參數：

1、使用對象：液體、氣體和蒸氣；
2、測量范圍：0-0.4~2.5MPa；
3、輸出信號：4~20mA DC （特殊可為四線制）；220V  AC供電，0~10mA  DC輸出；
4、供電電源：12~45V  DC，一般為24V  DC；
5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；
6、指示表：指針式線性指示0~100刻度以及LCD液晶式顯示；
7、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零點：外部連續可調；
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限。上限正遷移量為下限調校量程的500%；上限負遷移量為下限調校量程 的600%；
10、溫度范圍：工作溫度范圍：－20~+88℃ ；

工作原理：

MEX-3851HP型智能高靜壓差壓變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

智能高靜壓差壓變送器選型表：

MEX

訂貨須知：

1、變送器型號可根據選型規格表按需要確定。2、選型規格表中的數字、符號必須填寫清楚、準確無誤。3、如有正負遷移，必須注明遷移量數值。4、差壓變送器如需配三閥組、節流裝置，需另行注明。5、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至上限量程，這種校驗將在室溫、常壓下進行。6、需要標注工位號時，應在訂貨時注明。
